ASI6200MM Pro用のオフアキシスガイダーです。2インチフィルターホイールと共に使用できます。

ASI6200MM Proとの接続

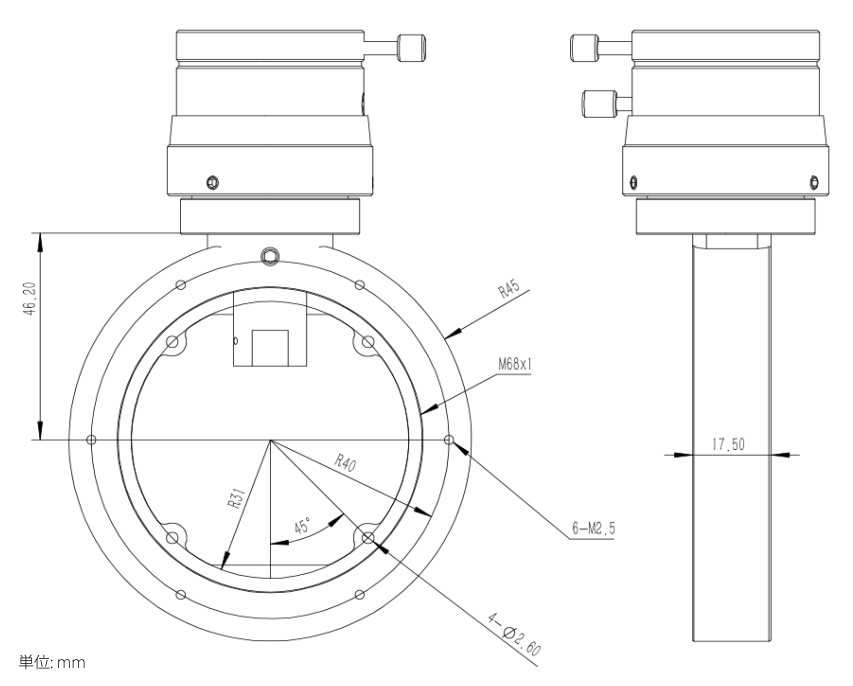

ASI6200MM Pro（本体のみ: 12.5mm）+ 2インチフィルターホイール（20mm）+ M68オフアキシスガイダー（17.5mm）+ スケアリング調整リング（5mm）でフランジバックは55mmとなります。

組み立て手順

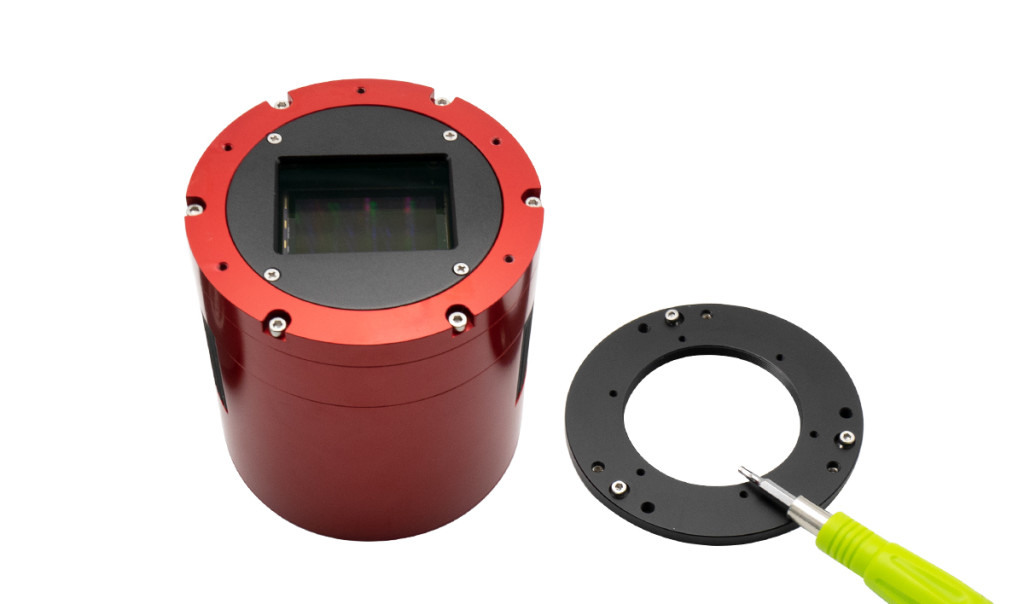

1. ドライバーでASI6200MM Proのスケアリング調整リングを外します。

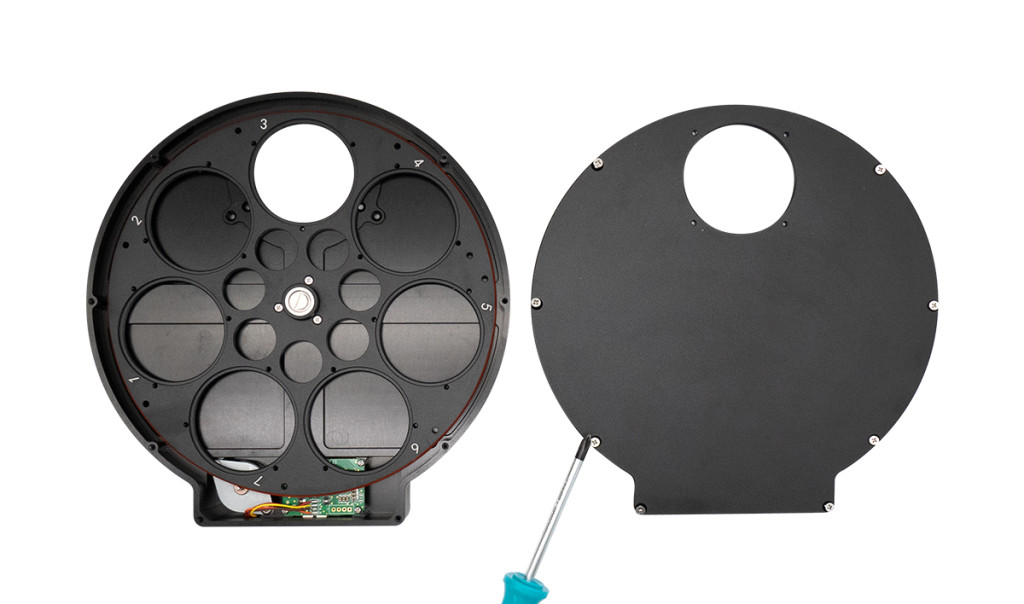

2. フィルターホイールの背面カバーを取り外します。

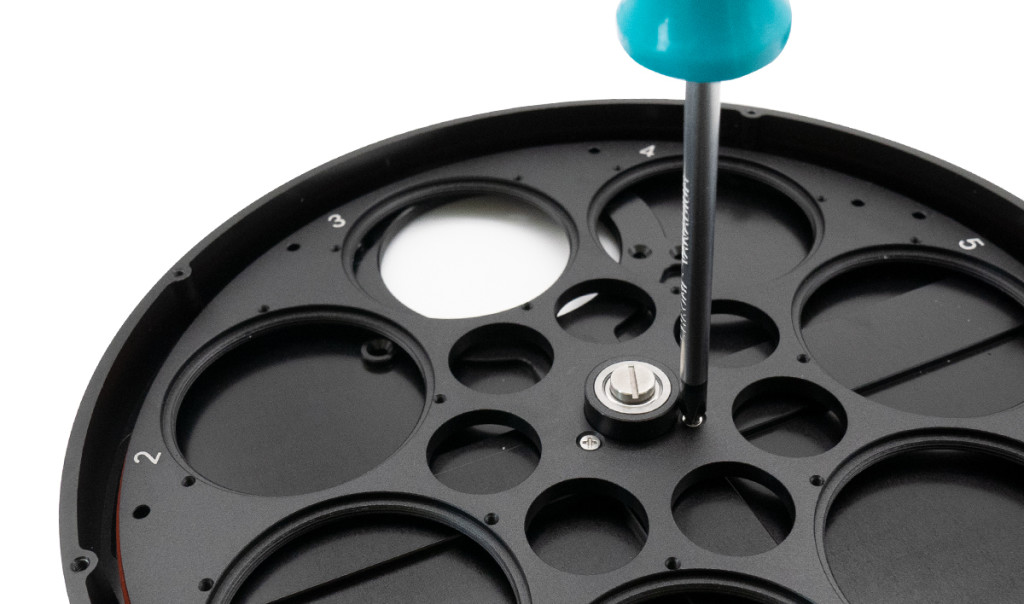

3. カルーセルを取り外します。
注意：カルーセル中央のネジには触れないでください。

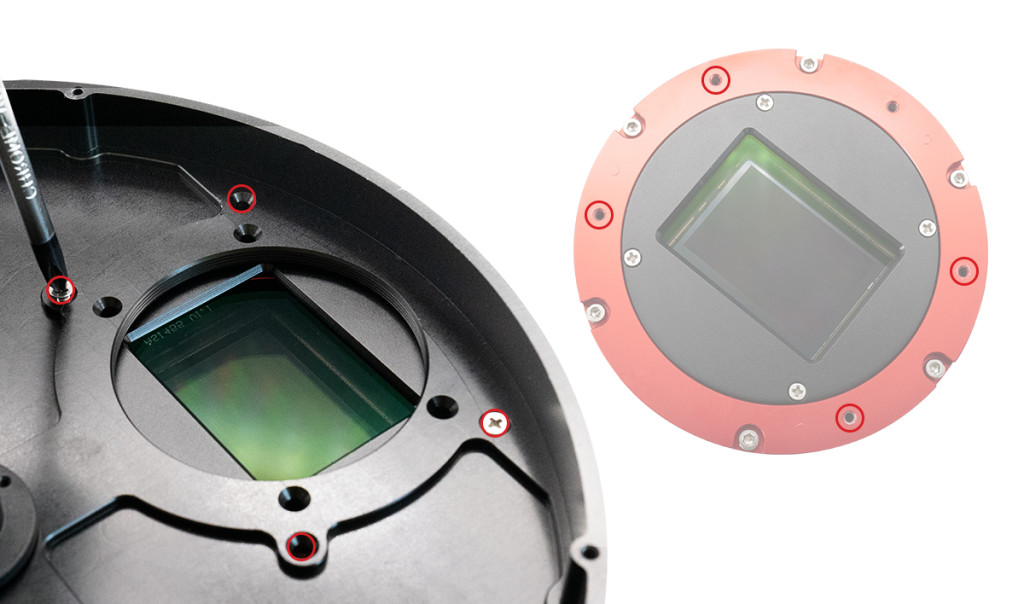

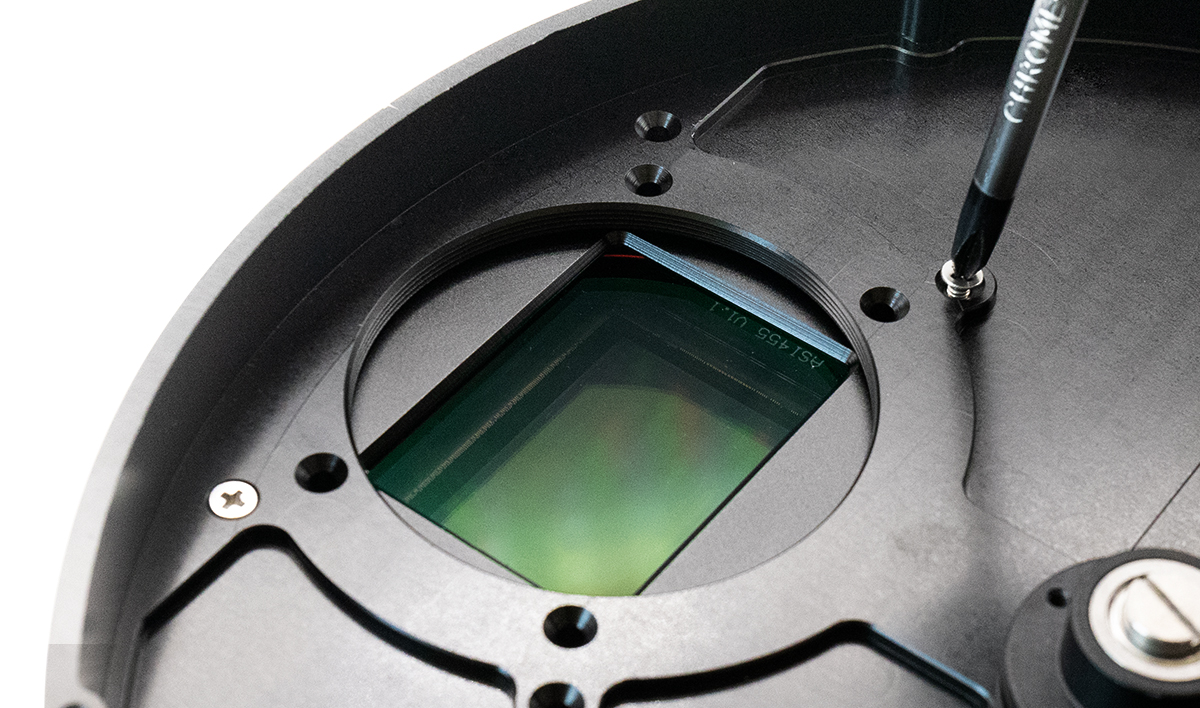

4. 赤で囲った4つのネジ穴をカメラ本体のネジ穴に合わせます。

5. ネジを締めてフィルターホイールとカメラを固定します（ネジは対角線を意識して段階的に締め込みます）。

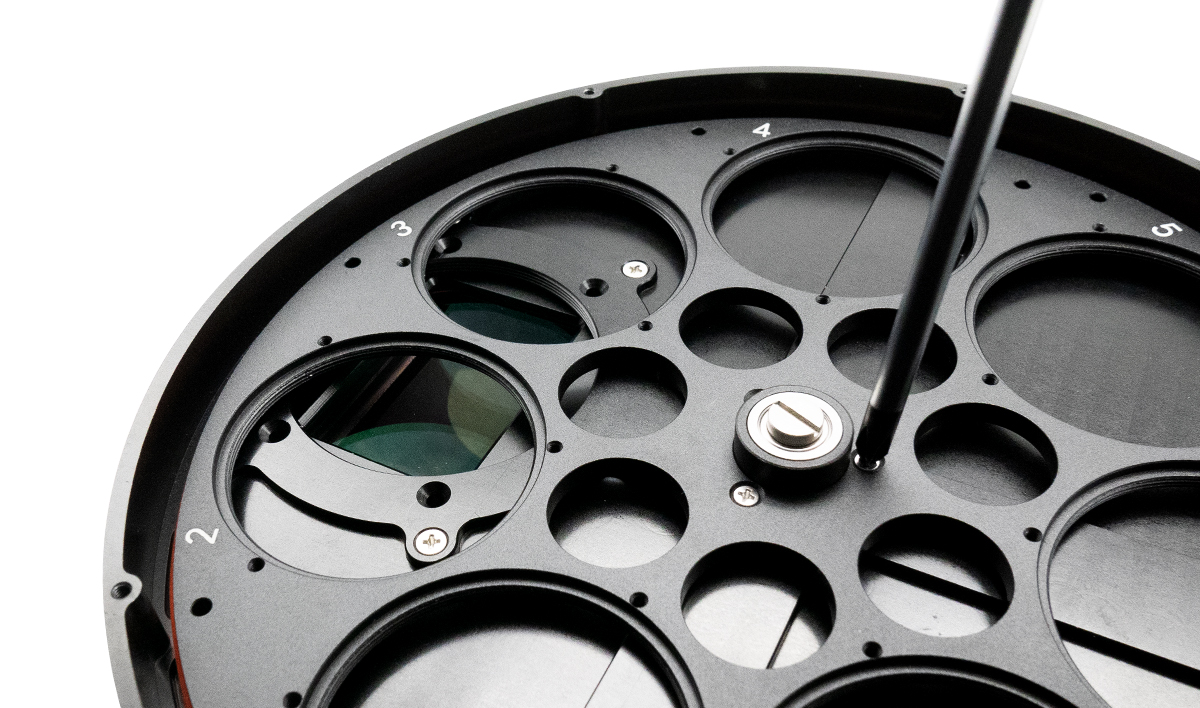

6. カルーセルを取り付けます。

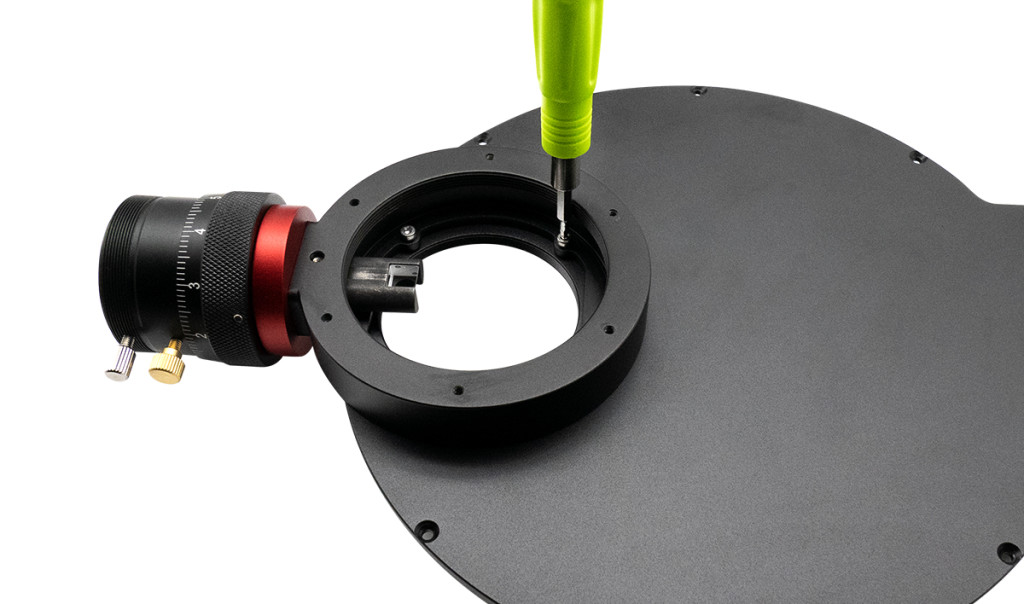

7. M68オフアキシスガイダーをEFWの背面カバーに取り付けます。必要があればプリズムの位置を調整してセンサーがケラれないようにします。

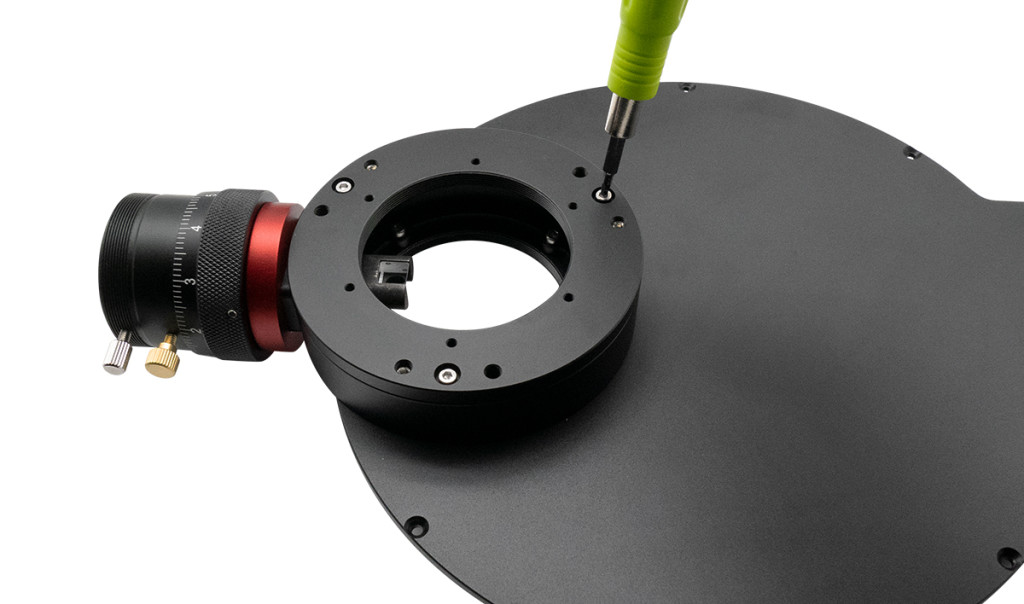

8. スケアリング調整リングをM68オフアキシスガイダーに取り付けます。

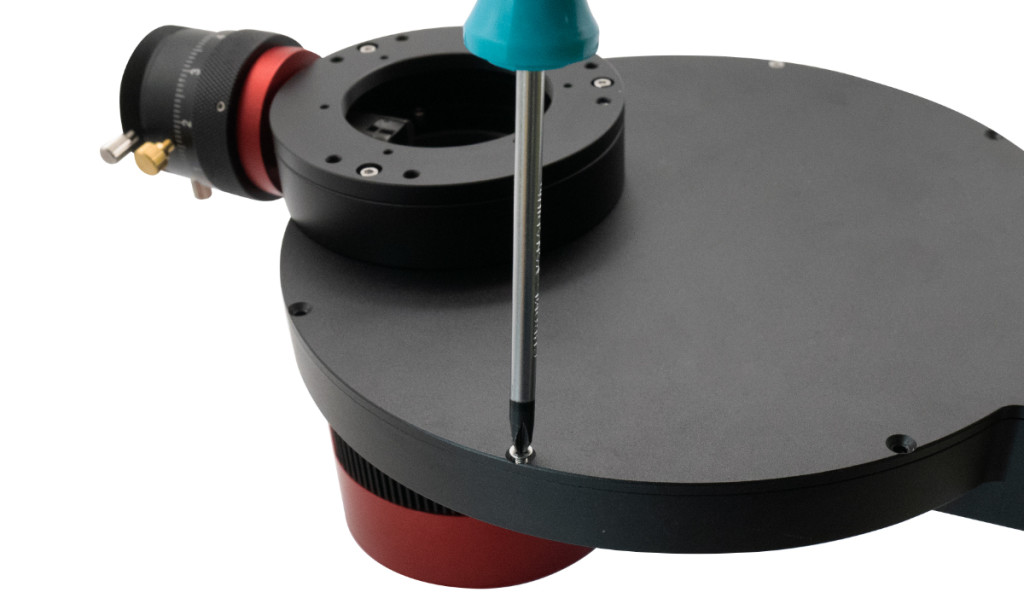

9. EFWの背面カバーを取り付けます。

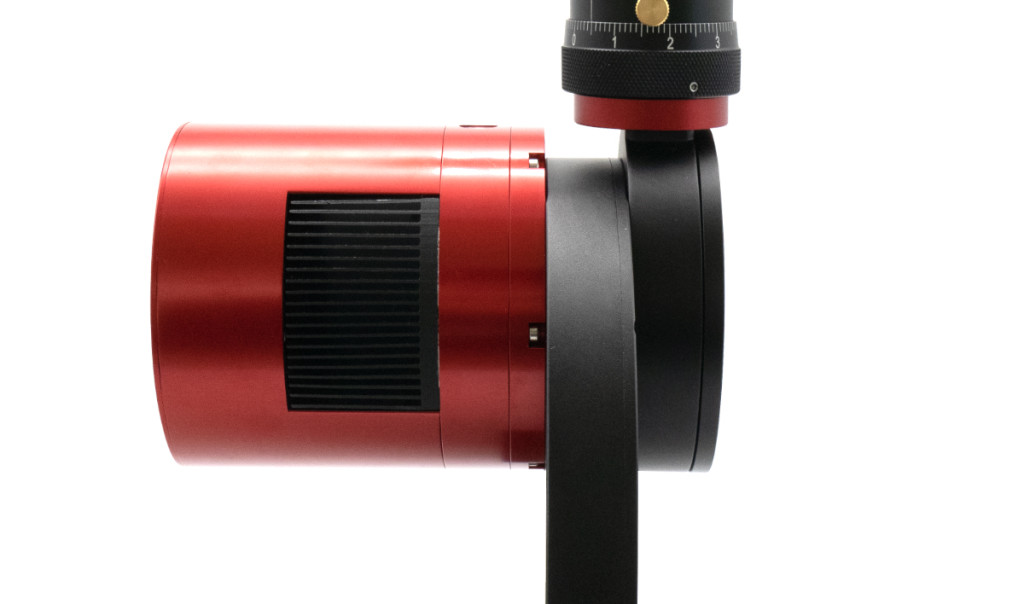

10. 取り付けは完了です。
